Силиконовые чипы, работающие в вашем новом смартфоне или ноутбуке, скорее всего, не идеальны — и это не баг, а особенность. По мере того как производители, такие как Apple, все чаще используют чипы с небольшими дефектами для выпуска доступных устройств, они опираются на давно устоявшуюся отраслевую практику, известную как биннинг (сортировка по классам). Это далеко не признак плохого контроля качества: данный метод существенно снижает стоимость для потребителей и минимизирует объем электронных отходов, доказывая, что «достаточно хорошо» зачастую означает «идеально».
Сельскохозяйственные корни сортировки полупроводников
Термин «биннинг» заимствует свою логику из сельского хозяйства. На фермах урожай сортируют по категориям: премиальные фрукты отправляются на дорогие рынки, неказистые, но съедобные плоды продаются по сниженным ценам или идут в переработку, а испорченные продукты становятся кормом для животных. Ничего не выбрасывается; каждая единица продукции находит применение в зависимости от своего класса качества.

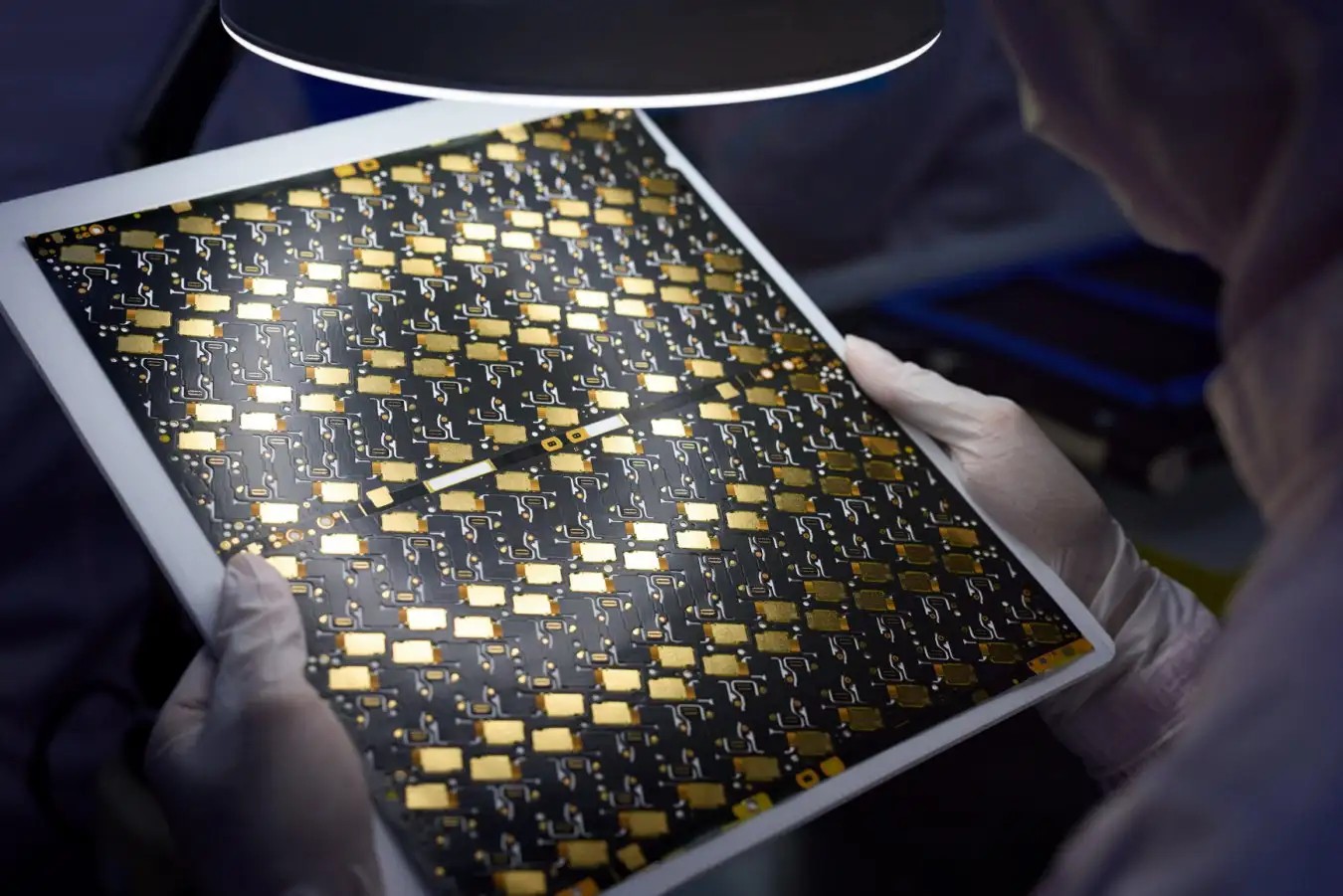

Производство полупроводников работает по тому же принципу. Круглые пластины из кремния (ваферы) обрабатываются партиями, и хотя подавляющее большинство чипов соответствуют строгим спецификациям, небольшой процент неизбежно выходит с незначительными дефектами. Вместо того чтобы выбрасывать эти несовершенные чипы, производители классифицируют, или «сортируют», их на основе конкретных характеристик. Это гарантирует, что каждый пригодный к использованию чип найдет свое применение — будь то в флагманском устройстве или в бюджетной альтернативе.
MacBook Neo от Apple: пример эффективности
Ярким примером такой практики служит недавно появившаяся информация о бюджетном ноутбуке Apple, который, вероятно, получит название MacBook Neo. Согласно отчетам, это устройство будет оснащено чипом A18 Pro, изначально разработанным для iPhone 16 Pro, но с небольшим изменением: в нем будет пять графических ядер вместо шести.
Отраслевые эксперты указывают, что Apple, вероятно, использует чипы A18 Pro, у которых одно из шести графических ядер вышло неисправным в процессе производства. Отключая дефектное ядро и позиционируя чип как пятъядерную версию, Apple может предложить более доступный вариант ноутбука. Такая стратегия позволяет компании:
- Снизить производственные затраты, максимизируя выход годной продукции с каждой кремниевой пластины.
- Уменьшить воздействие на окружающую среду, предотвращая попадание функциональных чипов на свалки.
- Предоставить доступные технологии потребителям с ограниченным бюджетом, не жертвуя общей производительностью для повседневных задач.
Хотя Apple официально не подтвердила эту стратегию, эксперты в области полупроводников отмечают, что подобные практики являются стандартом во всей технологической индустрии, выходя далеко за рамки потребительской электроники и затрагивая автомобильный и промышленный сектора.
Сложность совершенства
Создание микрочипа — один из самых сложных производственных процессов в истории человечества. Как объясняет Оуэн Гай, исследователь из Суонсиского университета, одна кремниевая пластина диаметром 300 миллиметров содержит триллионы транзисторов. Производственный процесс включает тысячи точных этапов, при которых наносятся слои цепей, изоляции и химических веществ толщиной в нанометры.
Учитывая эту крайнюю сложность, достижение 100% успеха статистически маловероятно. Даже при высоком выходе годной продукции в 99% для стандартных кремниевых чипов, погрешность возрастает вместе с более продвинутыми дизайнами и новыми материалами, такими как карбид кремния. Ключевое различие заключается в типе дефекта:
- Критические дефекты: Ошибки, которые делают чип полностью неработоспособным.
- Незначительные дефекты: Неисправности, затрагивающие только определенную часть чипа, например, одно ядро или секцию памяти.
В сценарии с выходом годной продукции 90%, 10% чипов могут иметь незначительные дефекты. Вместо того чтобы выбрасывать их, эти чипы переклассифицируют. Чип с поврежденным ядром может быть продан как модель с более низкими характеристиками, а чип с тепловыми ограничениями может быть сертифицирован для работы при более низких напряжениях. Эта детальная сортировка гарантирует, что никакой функциональный кремний не пропадает даром.
Невидимо для пользователя
Для конечного потребителя эти несовершенства совершенно незаметны. Современные программные и аппаратные архитектуры разработаны так, чтобы бесшовно обрабатывать резервирование и исправление ошибок.
Тони Кенйон из Университетского колледжа Лондона объясняет, что программное обеспечение для коррекции ошибок может изолировать сломанные транзисторы в чипах памяти, чтобы предотвратить потерю данных. Аналогичным образом процессоры могут перенаправлять вычисления вокруг поврежденных ядер, обеспечивая плавную работу программного обеспечения без сбоев.
«Все думают, что все чипы идентичны, но реальность такова, что они не такие», — говорит Кенйон. «Если заглянуть под капот на уровень транзисторов, там будут части, которые не функционируют. Это очень распространено».
Заключение
Наличие незначительных дефектов в потребительской электронике — это не изъян системы, а свидетельство эффективной инженерии. Опираясь на биннинг, производители вроде Apple могут предлагать более доступные устройства, одновременно снижая объем отходов. Для пользователя это означает доступ к технологиям высокого качества по более низкой цене, с производительностью, которая остается надежной и устойчивой для ежедневного использования. В следующий раз, покупая бюджетное гаджет, помните, что его «несовершенный» чип, возможно, выполняет свою работу просто отлично.
